01

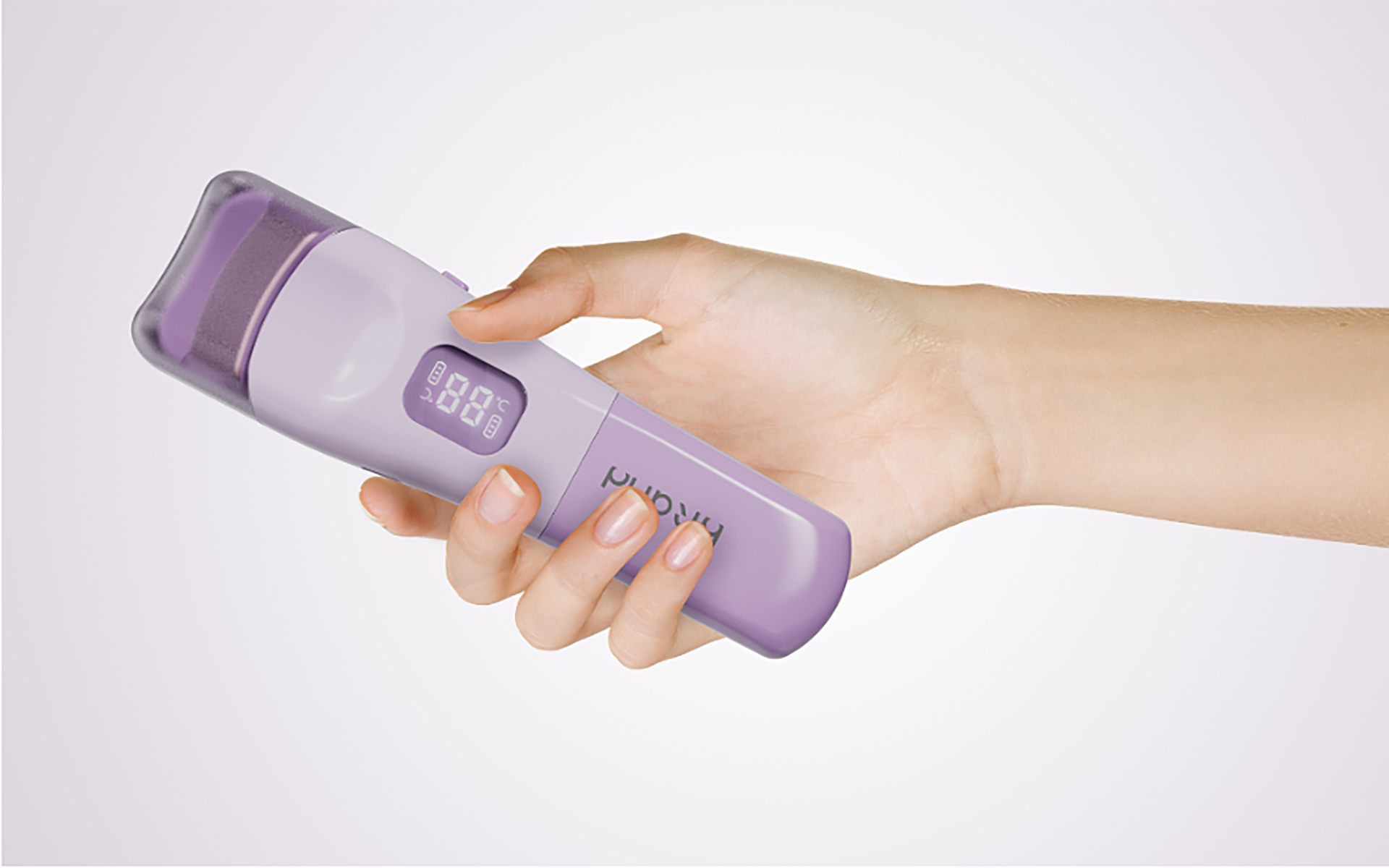

概念阶段：评估外观量产可行性

Concept Phase: Evaluate Appearance Manufacturability

概念阶段设计师重点打磨外观创意，常常忽略注塑模具的工艺限制。若等到造型完全锁定，才开展结构分析，部分流线曲面、深凹槽、封闭式造型存在成型难题，想要落地就要大幅修改外观，前期设计投入白白损耗。结构工程师提前参与评审，结合拔模、分型等要求，在保留核心外观亮点的基础上提出优化方向。提前淘汰量产难度高、模具造价昂贵的造型方案，避免后期为适配模具被迫推翻外观创意。概念阶段：评估外观量产可行性

02

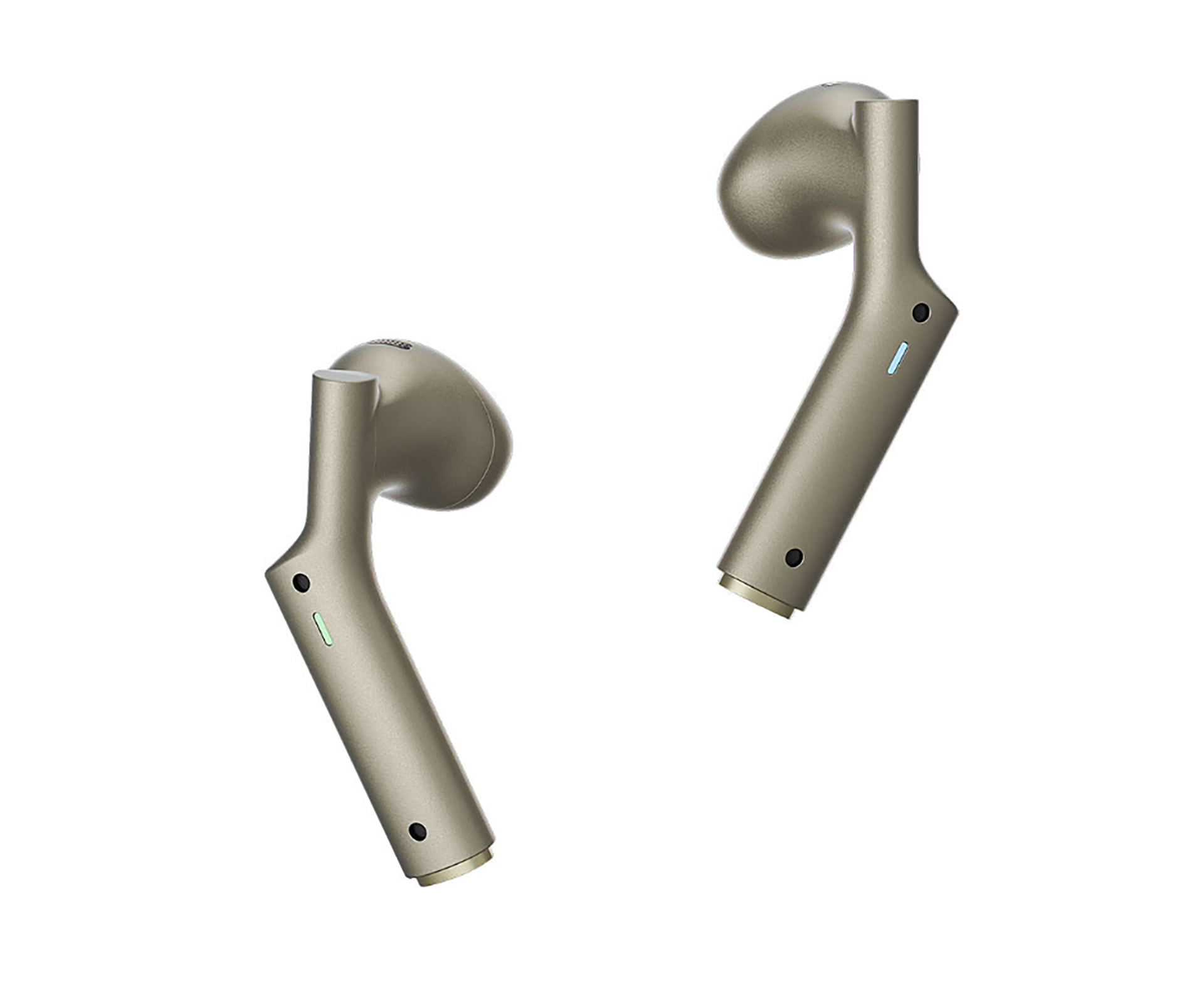

外观细化：造型细节协同优化

Appearance Refinement: Co-Optimize Shape Details

外观进入精细化建模，是外观与结构协同的黄金窗口，此时调整造型的成本最低。单纯为视觉效果设计的尖角、超薄凸起、落差极大的曲面，在渲染图上十分美观，但量产极易出现缩水、变形。结构设计师同步介入，和外观设计师沟通微调局部造型轮廓，平缓突变曲面、优化凹凸结构。无需改动产品整体形态，仅优化外观细节，规避大量成型缺陷，降低模具加工难度，从源头减少后续改模需求。

03

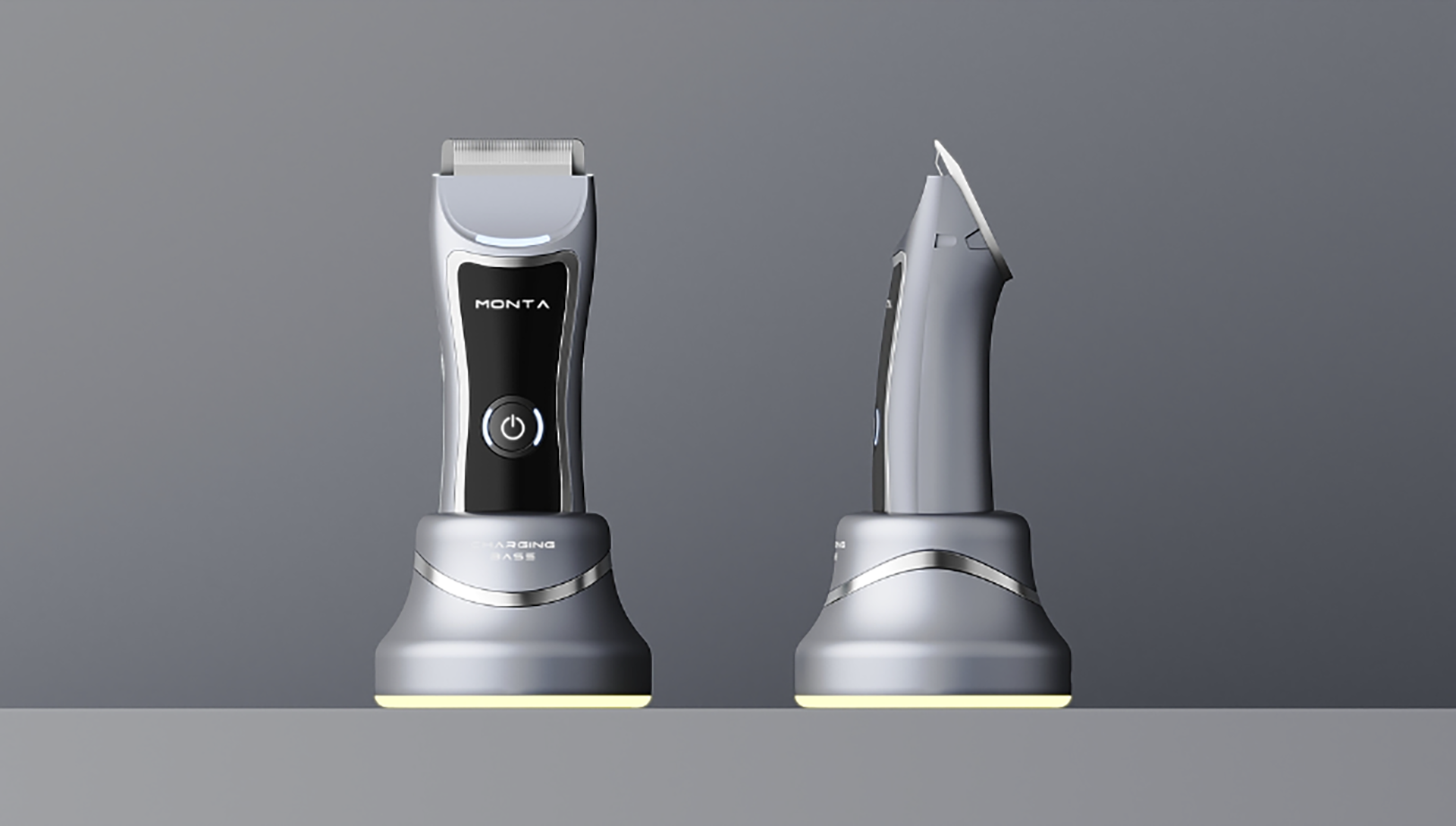

结构建模：外观边界内简化模具构造

Concept Phase: Evaluate Appearance Manufacturability

外观造型最终定型后，正式开展结构建模，所有内部布局不能突破外观边界。过多的外部倒扣、零散内凹造型，会迫使模具增加斜顶、滑块机构，直接抬高开模价格。结构设计在外观轮廓约束下，合理规划分型线位置，尽量减少外露倒扣；统一壳体壁厚，规范 Boss 柱、卡扣布局。在不破坏外部视觉效果的前提下采用标准化结构，简化模具机械机构，控制初始模具造价，同时保障外观表面品质。

04

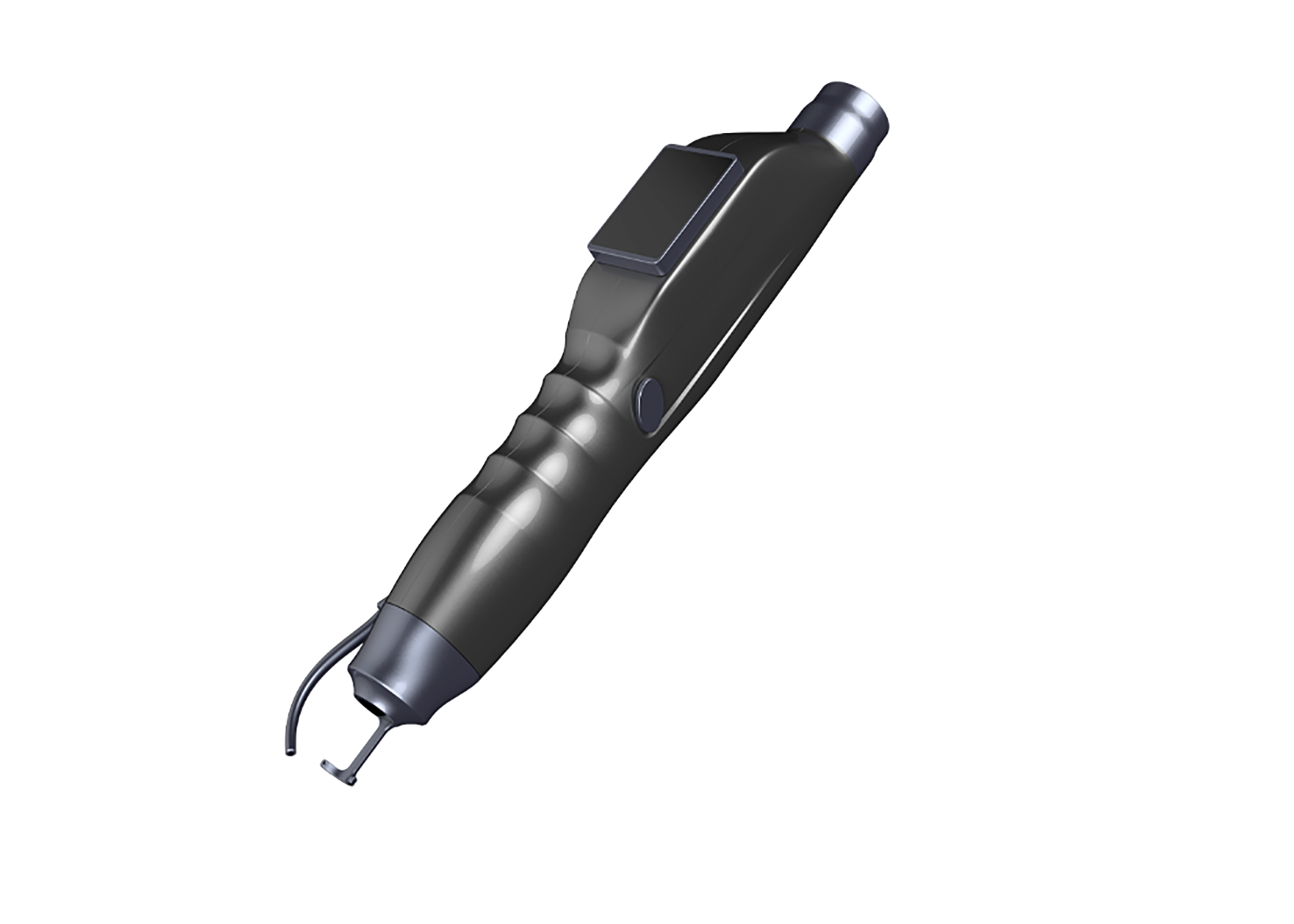

DFM 评审：核查外观成型隐患

DFM Review: Verify Aesthetic Molding Hazards

结构图纸完成后、正式发模前，DFM 评审必不可少。很多隐藏问题肉眼难以识别：分型线外露位置、外观面结合线、排气不足造成的烧焦瑕疵，都会直接影响外观成品效果。一旦模具加工完成再调整外观相关结构，整改成本极高。评审阶段同步审视外观面工艺风险，调整结构布局转移瑕疵区域，规避外观面出现明显缺陷。一次性完善图纸，防止试模后为拯救外观而大规模修改模具。

05

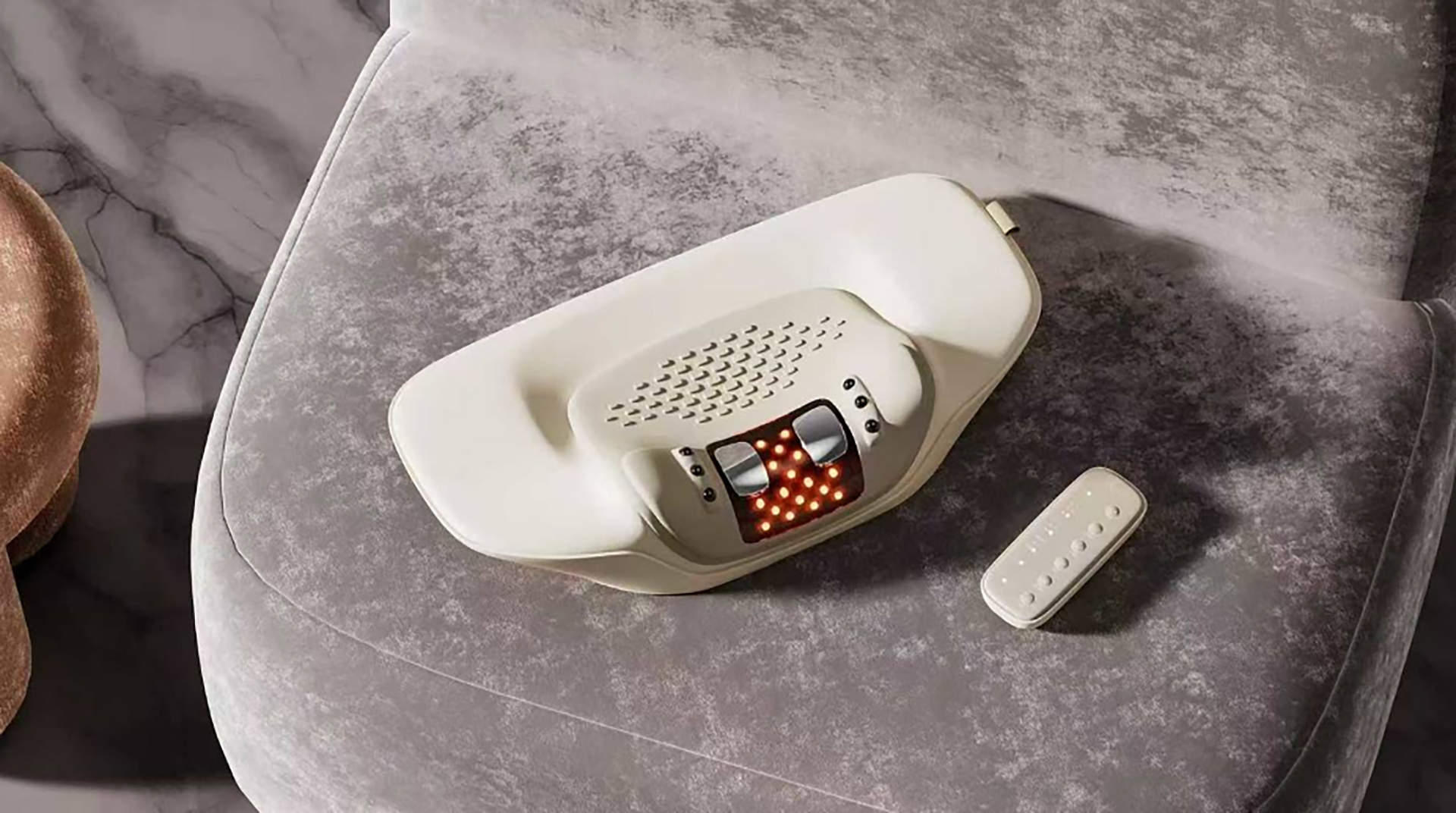

试模调优：最小改动守护外观质感

DFM Review: Check Appearance Molding Risks

不少人认为图纸交付，结构工作就已经结束。初次试模经常出现翘曲、色差、熔接线明显等外观问题。缺乏经验的方案会频繁改动模仁，成本持续上涨。结构工程师现场跟进试模，优先通过注塑参数优化改善外观缺陷；必须修改模具时，采取局部微调方案，最大限度保留原有外观曲面。用最小范围的模具调整解决问题，避免大面积烧焊、重加工，严控额外整改支出。

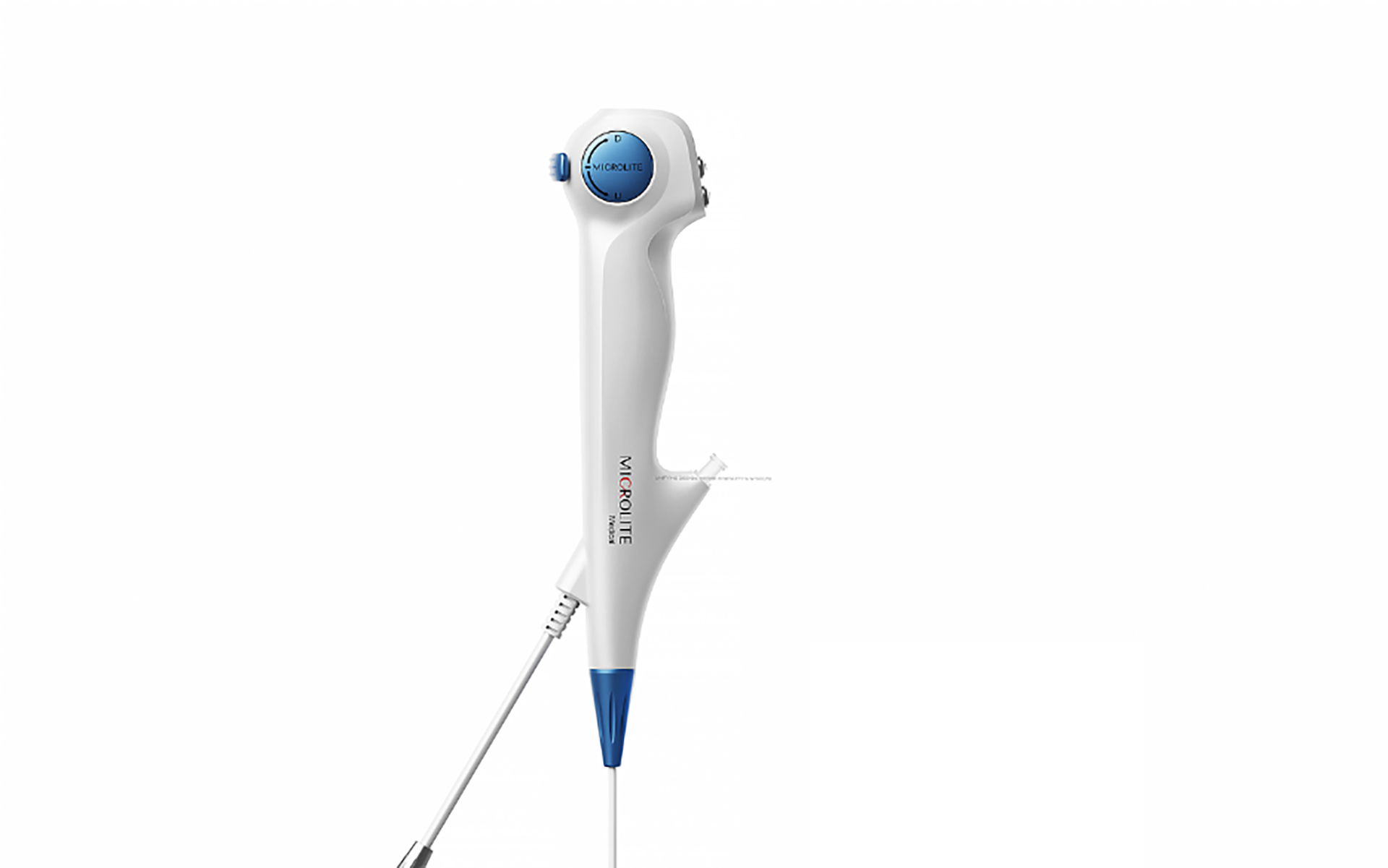

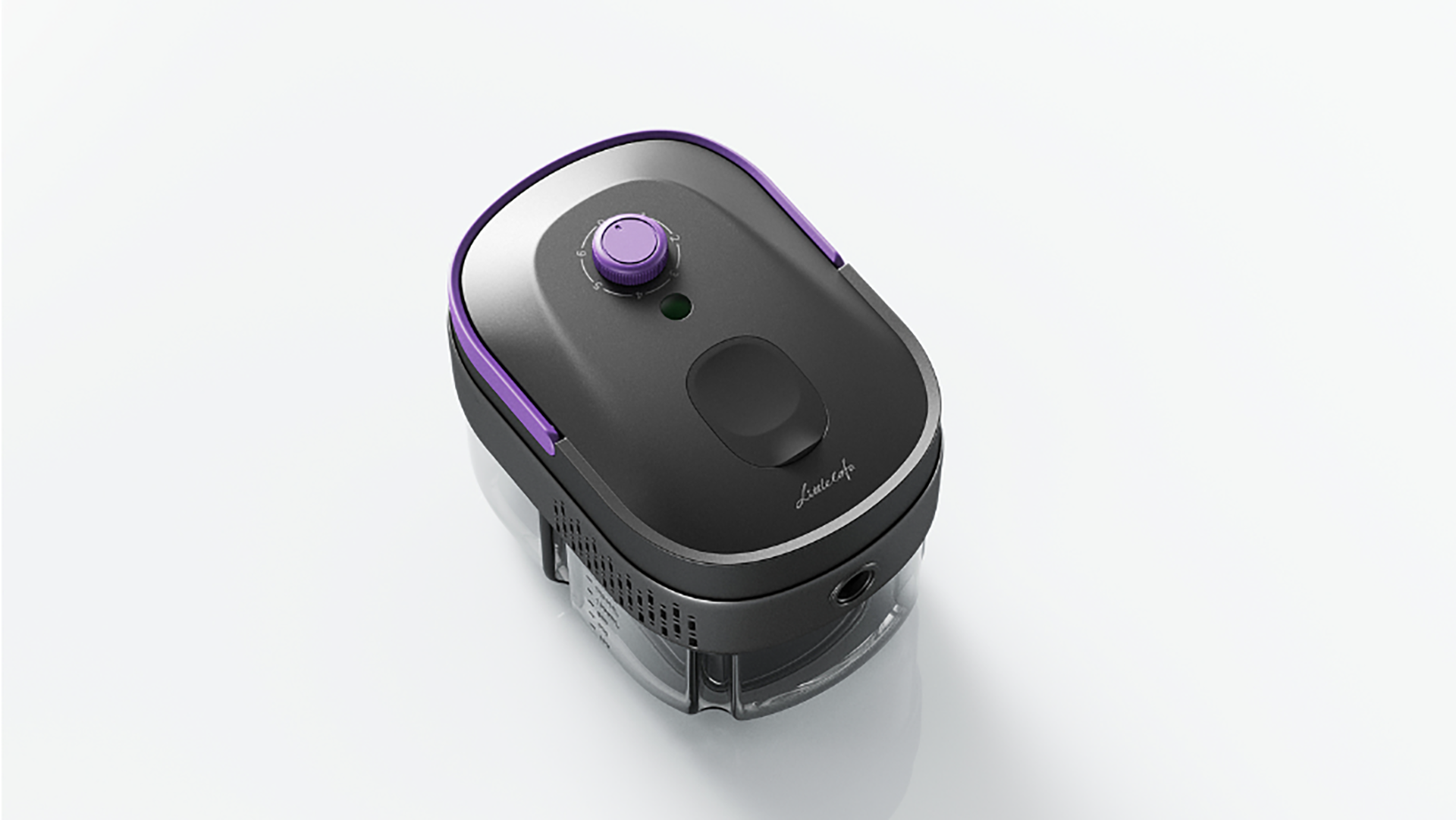

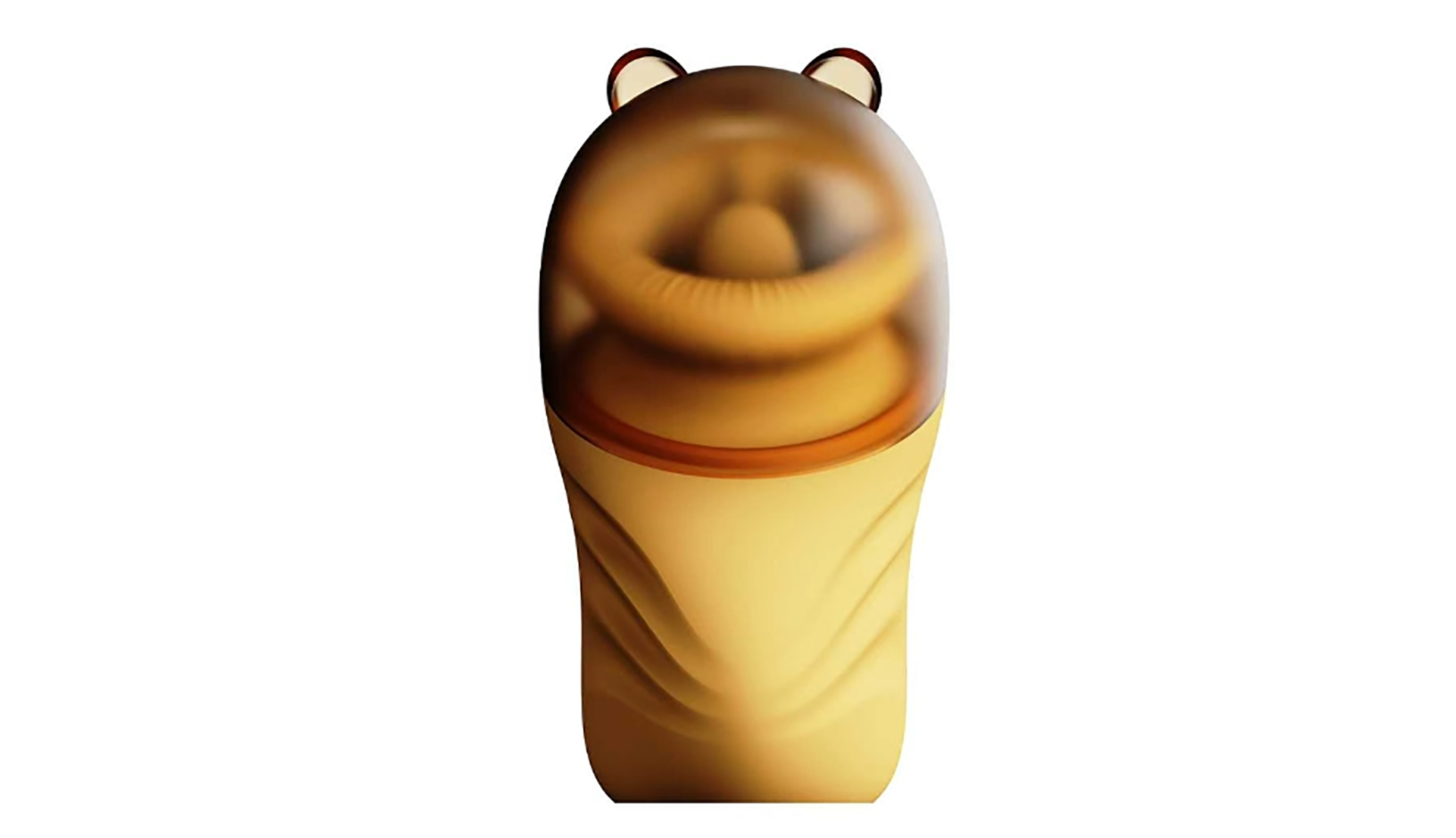

本期关于结构前置控模的分享到此结束。从概念评审、外观协同、结构建模、DFM 核查到试模优化，我们围绕开模成本管控拆解全流程设计思路，希望能为大家打通外观创意与量产落地之间的壁垒。如果您有工业产品研发、外观创新、结构设计、整机量产落地相关需求，欢迎咨询成都云端智创科技有限公司。
